Place of Origin:
deyangcity,sichuan,China
Nama merek:
Hydrogenerator excitation regulator
Sertifikasi:
iso,tuv,ce Certification
Model Number:
DS-W
Hubungi kami
Deskripsi blok terminal
1. Uax, Ubx:tegangan saluran listrik AB 400Vjika Anda tidak perlu melacak tegangan jaringan listrik setelah eksitasi, Anda tidak dapat terhubung).
2.Ua, Ub:Tegangan saluran ujung generator listrik AB 400V.
3. N:jalur generator netral.
4.IC masuk, IC keluar:Transformator arus fase C (CT5A)
5.L+, L-:eksitasi mengelilingi ke AC exciter.
6.DL bantu: biasanya tertutupkontak bantudaripemutus(regulator menilai keadaan yang terhubung ke jaringan melalui kontak ini.Jika tidak ada kontak redundant, itu bisa langsung kosong, tapi pada saat ini,"Magnetik mati"kunci tidak valid, dan mempengaruhi beban penolakan tegangan tinggi).
7. Eksitasi, eksitasi, sinyal magnetik(input titik efektif, tidak dapat dihubungkan).
8.COM:Bantuan DL, eksitasi, eksitasi, eksitasi dari ujung sinyal umum.
9Kegairahan:eksitasi remote control terhubung langsung ke loop eksitasi, kontak input kontrol eksternal harus dimasukkan secara terpisah, tidak dibagikan dengan sirkuit lain,kapasitas kontaknya tidak harus kurang dari 10A ((tidak dapat dihubungkan).
●Antarmuka komunikasi:komputer bagian atasRS485komunikasi(default tidak antarmuka ini,harus opsional).
4.3. Keamanan kabel:
1.Uax dan Ubx harus dihubungkan melalui pemutus sirkuit (lihat diagram kabel QF2) atau sekring, lebih besar atau sama dengan 1A.
2.Ua dan Ub perlu dihubungkan melalui pemutus sirkuit (lihat diagram kabel QF1) atau setelah sekring.dan arus eksitasi maksimum tidak dapat melebihi 16A.
3. transformator arus fase C, jika ujung inlet dan outlet terbalik, itu akan menyebabkan kehilangan magnetik atau overexcitation setelah koneksi grid.
4. Ketika generator tidak memiliki remanence (voltase fase AN kurang dari3V), ketika AC exciter dimagnetisasi oleh baterai, perhatikan polaritas, elektroda positif dari baterai sesuai dengan L +, dan elektroda negatif sesuai dengan L-.Jika polaritas terbalik, itu akan menyebabkan kerusakan pada tiristor di dalam regulasi, jadi yang terbaik untuk menghapus regulator L + L- koneksi saat magnetisasi.
Lima, penggunaan instruksi
Catatan: Versi program yang sesuai dari deskripsi ini adalah V6.30 dan di atas. Dalam versi awal program, jika parameter yang sesuai tidak ditemukan dalam pengaturan parameter,artinya tidak ada fungsiVersi program dapat dilihat di "5.5Lihat lebih banyak data "di dalam deskripsi.

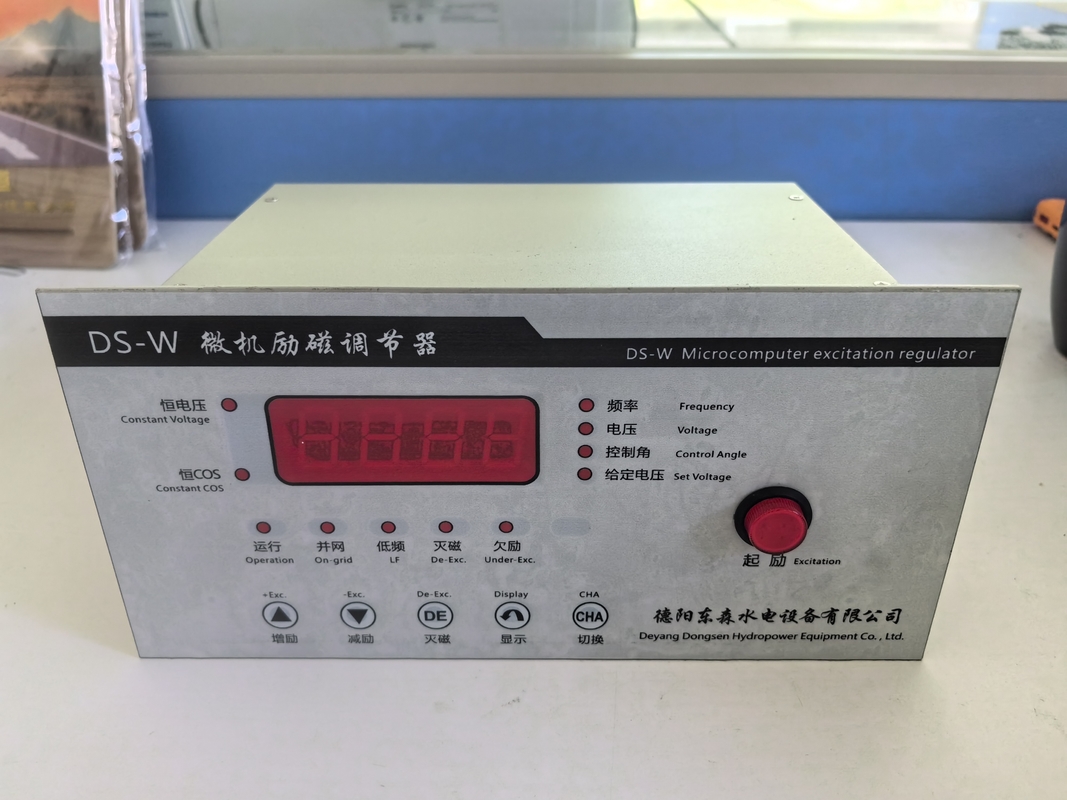

5.1, deskripsi lampu LED modus kerja
1Lampu "tekanan konstan" menunjukkan bahwa saat ini dalam mode regulasi tegangan konstan.
Jika lampu COS konstan menyala, itu menunjukkan bahwa lampu tersebut berada dalam mode regulasi faktor daya konstan.
3Lampu "tekanan konstan" dan "kos konstan" menyala pada saat yang sama, menunjukkan bahwa mode pengaturan sudut kontrol saat ini konstan.
▲ Interval lampu "tekanan konstan" berkedip 0,5S: silakan lihat "5.6. Deskripsi modus operasi".
▲ Lampu "COS konstan" interval berkedip 0,5S: silakan lihat "5.7. overload generator. "
5.2, data tampilan lampu LED deskripsi
Tekan tombol "Tampilkan" tabung digital di empat siklus data berikut tampilan switch:
1Ketika lampu "frekuensi" menyala, frekuensi saat ini generator ditampilkan, dan tampilan tabung digital dimulai dengan F.
2. Ketika "voltase" adalah pada,tegangan yang diukur saat ini ditampilkan di bawah mode "tegangan konstan" dan "sudut kontrol konstan" (tegangan dengan nilai penyesuaian ditumpuk setelah koneksi jaringan), dan tampilan dimulai dengan U; Dalam mode "faktor daya konstan" menampilkan faktor daya saat ini, tampilan dengan C.
3Ketika lampu "Control Angle" menyala, sudut kontrol tiristor saat ini ditampilkan, dan tampilan dimulai dengan A.
4. Ketika "tekanan yang diberikan" dihidupkan, tegangan yang diberikan saat ini ditampilkan dalam mode "tekanan konstan"; Dalam mode "faktor daya konstan" menampilkan faktor daya yang diberikan saat ini;Tampilkan sudut kontrol yang diberikan saat ini dalam modus "Consistent Control Angle".
▲Ketika tegangan dan tegangan yang diberikan ditampilkan dalam persentase (mode default pabrik, 400V sesuai dengan 100%), terus tekan dan tahan tombol "Switch" selama 4 detik,akan beralih ke tampilan nilai aktual (400V), lepaskan tombol "Switch", dan setelah menekan dan tahan lagi selama 4 detik, akan beralih ke tampilan persentase.
5.3, deskripsi kondisi jalan lampu LED
1. Lampu "berjalan": digunakan untuk menunjukkan apakah regulator sedang berjalan, berkedip pada interval 1 detik.
2. Lampu "Grid Connected": lampu ketika generator terhubung ke grid (penutup sirkuit ditutup).
3. Lampu "frekuensi rendah": cahaya ketika frekuensi di bawah 40Hz.
4. Indikator "Magnetic Off": Ini menyala ketika "magnetic off" dioperasikan, dan mati pada waktu lain.
5. Cahaya "underexcitation": ketika generator terhubung ke jaringan dan dalam keadaan fase, itu terang (faktor daya berada di posisi utama),dan regulator secara otomatis meningkatkan rangsangan di bawah keadaan underexcitation sampai keluar dari keadaan "underexcitation" (dalam mode "konstan kontrol Angle", itu akan memicu underexcitation, tapi tidak akan secara otomatis meningkatkan eksitasi).
5.4, fungsi tombol.
1."Tambah"tombol: setiap tekan, tegangan yang diberikan ditambah 1 (ditambah 4 ketika nilai sebenarnya tegangan ditampilkan) atau faktor daya yang diberikan dikurangi 0,01 atau sudut kontrol yang diberikan dikurangi 1 derajat.
2."Mengurangi kegembiraan"kunci: Setiap menekan, tegangan yang diberikan dikurangi dengan 1 (nilai sebenarnya tegangan dikurangi dengan 4) atau faktor daya yang diberikan ditingkatkan dengan 0.01 atau sudut kontrol yang diberikan meningkat 1 derajat.
▲Catatan: Tekan tombol "meningkatkan" atau "mengurangi" secara otomatis beralih tampilan ke "tekanan yang diberikan", tidak menekan tombol setelah 3 detik, kembali ke bilah data tampilan asli.Ketika lampu "frekuensi rendah" menyala, nilai "tekanan yang diberikan" tidak dapat diubah secara manual.
Dalam antarmuka pengaturan parameter, tekan tombol "Ningkat" atau "Reduksi" hanya untuk memodifikasi nilai parameter.
3."Magnetic Off"Kunci: Tidak valid dalam keadaan terkoneksi dengan jaringan. Ketika tidak terkoneksi dengan jaringan, tekan tombol "membatikan magnetik" untuk secara otomatis menonaktifkan magnetik.
4. "tampilan" tombol: tekan "tampilan" pada gilirannya menampilkan "frekuensi" - > "voltase" - > "kontrol sudut" - > "tekanan tertentu" - > "frekuensi" - >... .
5."Switch"kunci: Digunakan untuk mengubah mode kerja. default power on mode adalah "konstan tegangan" mode pengaturan.Ketika parameter "Setting mode switching" diatur menjadi HCO2 atau HCOS (versi baru program membatalkan mode HCO2) : sebelum koneksi jaringan, tekan tombol "Switch" tidak valid, dan memenuhi kondisi setelah koneksi jaringan (lihat "5.6. Operasi Mode Deskripsi) Tekan tombol "Switch" untuk beralih antara "konstan tegangan" dan "konstan faktor daya" mode pengaturan.Tekan tombol "Switch" sebelum koneksi jaringan untuk beralih antara mode pengaturan "tekanan konstan" dan "sudut kontrol konstan". Setelah jaringan-koneksi, tekan tombol "Switch" tidak valid dan terkunci ke "konstan kontrol Angle" mode pengaturan.
5.5, Lihat lebih banyak data
Tahan tombol "Display" dan "Increase" selama 3 detik pada saat yang sama, lampu "frequency", "voltage", "control angle", "given voltage" menyala pada saat yang sama,itu berarti untuk memasukkan lebih banyak data melihat keadaanTekan tombol "Tampilkan" untuk menampilkan data berikut pada gilirannya, dan tekan tombol "Switch" untuk keluar dari antarmuka ini.(XXX menunjukkan data yang sebenarnya ditampilkan, sama di bawah).
1.VX.XX: nomor versi program
2.dXXX: Tegangan generator saat ini
3.ZXXX: Tegangan generator dengan nilai penyesuaian ditumpuk, yang sama dengan data dalam bidang tegangan antarmuka utama.
4.IXXX: arus generator saat ini (tampilan persentase)
5.CX.XX: Faktor daya arus
6.SXXX: parameter retensi sistem (data ini tidak tersedia dalam versi sebelum V6.00)
7.LXXX: Sistem mempertahankan parameter
8.EXXX: tegangan jaringan listrik saat ini
PXXX: sistem parameter yang disediakan
P.xx: sistem parameter yang disediakan
11. Q.xx: sistem parameter yang disediakan
| Berlaku | Generator Turbin Air |
| Kondisi | Baru |
| Pemasangan | Mudah saja. |
| Kompatibilitas | Universal |
| Berat badan | 3kg |
| Peralatan | Layanan Mesin |
| Tegangan Keluar | 400 |
| Pengemasan | Palet, Karton, Kasus Kayu |
| Jaminan | 1 Tahun |
| Bahan-bahan | Besi tuang, baja tahan karat atau aluminium |
Regulator eksitasi Hydrogenerator adalah suku cadang penting yang digunakan dalam pemeliharaan dan perbaikan pembangkit listrik tenaga air.Ukuran kompak dari produk membuatnya mudah disimpan dan diangkut, sehingga produk penting untuk teknisi yang bekerja di pembangkit listrik tenaga air. model DS-W dari regulator rangsangan Hydrogenerator adalah produk baru dan dilengkapi dengan garansi 1 tahun,memberi pelanggan ketenangan pikiran dan kepercayaan pada produk.
Regulator eksitasi Hydrogenerator adalah produk penting untuk pemeliharaan dan perbaikan pembangkit listrik tenaga air.termasuk pengaturan rangsangan generator untuk menghasilkan listrikProduk ini sangat ideal untuk digunakan dalam berbagai skenario, seperti perbaikan darurat, pemeliharaan rutin, dan peningkatan pembangkit listrik tenaga air.Regulator eksitasi Hydrogenerator adalah produk yang dapat diandalkan dan efisien yang memastikan operasi yang lancar dari pembangkit listrik tenaga air.
Hydrogenerator excitation regulator kompatibel dengan berbagai peralatan, menjadikannya produk yang ideal untuk layanan mesin.seperti pompa, turbin, dan generator. model DS-W dari regulator gairah Hydrogenerator adalah produk baru yang dirancang untuk memenuhi kebutuhan pelanggan.Ini adalah produk yang dapat diandalkan dan efisien yang memastikan operasi peralatan yang lancar.
Turbine Spare Parts kami dilengkapi dengan dukungan teknis dan layanan yang luar biasa untuk memastikan bahwa pelanggan kami mendapatkan pengalaman terbaik.
Tim insinyur dan teknisi berpengalaman kami berdedikasi untuk membantu pelanggan kami mengoptimalkan kinerja turbin mereka dan meminimalkan waktu henti.Hubungi kami untuk mempelajari lebih lanjut tentang dukungan teknis dan layanan kami.
