Gambar 7-1: Diagram kabel pengujian regulator
1. Sambungkan Ua dan N ke jaringan 220V ((Ub dan N sirkuit pendek) dan L + dan L- tidak langsung 100W bohlam.lampu "terhubung ke jaringan" tetap menyala, tampilan frekuensi adalah sekitar 50.00HZ, tekan tombol "Tampilan" untuk beralih tegangan tampilan harus antara 50-60.
3. Gunakan kawat untuk short connect "COM" dan "DL bantu" kontak, dan "jaringan-terhubung" lampu dimatikan.
3Tekan tombol "Tambah" atau "Kurangi", tabung digital menunjukkan nilai "tekanan yang diberikan" dari peningkatan atau penurunan.
4Tekan tombol "Increase" untuk membuat nilai "tekanan yang diberikan" > nilai "tekanan", lampu harus perlahan menjadi lebih terang.
5Tekan tombol "Reduce" untuk membuat nilai "tekanan yang diberikan" < nilai "tekanan", lampu harus perlahan redup.
6. Ketika lampu listrik menyala, tekan tombol "magnetic off", lampu "magnetic off" menyala, dan lampu harus dipadamkan. karena tegangan saat ini terhubung ke jaringan,jadi lampu "magnetic off" akan selalu menyala, pada saat ini harus daya off dan kemudian daya pada untuk mengembalikan normal.
7. tes eksitasi loop: lepaskan garis Ub tanpa menghubungkan. tekan dan tahan tombol "eksitasi", daya pada saat akan mengamati bohlam akan menyala, dan kemudian dengan cepat dimatikan,menunjukkan bahwa lingkaran rangsangan normal.
Delapan, regulator terhubung ke jaringan
8.1 Langkah memulai dan mengoperasikan
1- Mulai turbin dan meningkatkan kecepatan ke 90% dari kecepatan nominal.
2Tekan tombol "Excitation" untuk membangun tekanan.
3. Tekan tombol "Tambah" atau "Reduksi" untuk menyesuaikan tegangan. Jika ada tegangan jaringan, itu akan secara otomatis melacak tegangan jaringan.
4Jika ada modus penyesuaian "faktor daya konstan" otomatis,akan secara otomatis masuk ke mode pengaturan faktor daya konstan setelah memenuhi kondisi, tanpa penyesuaian daya reaktif secara manual. Jika dalam mode penyesuaian "tekanan konstan",daya reaktif dapat ditambahkan atau dikurangi untuk memenuhi persyaratan operasi unit melalui tombol "Ningkat" atau "Kurangi".
8.2 Langkah penutupan
1Matikan turbin untuk mengurangi daya aktif dan reaktif menjadi nol.
2/ Pemutus sirkuit ujung mesin trip.
3Tekan tombol "Magnetik Off" tombol (" Magnetik Off "Matikan generator dan matikan pendingin air.
4. Setelah memicu, Anda juga dapat langsung mematikan mesin air. Ketika frekuensi lebih rendah dari 35HZ, regulator akan secara otomatis mematikan magnet.
9- Memesan instruksi.
1. Konfigurasi default regulator tidak termasukmodul komunikasi mesin.Jika perlu, silakan jelaskan saat memesan.
2. Tegangan kontrol output default dari regulator adalah 0-90V. Mohon konfirmasi apakah tegangan eksitasi nominal dari AC exciter melebihi 90V sebelum memesan. Jika lebih besar dari 90V,itu perlu disesuaikan.
3Jika itu adalah kecil brushless generator tegangan tinggi (tekanan generator nominal 6KV),Anda dapat memilih produk eksitasi tiristor perusahaan dengan mencocokkan transformer eksitasi fase tunggal dan modul tiristorUntuk rincian, silakan hubungi dukungan teknis perusahaan.
4. Regulator juga dapat digunakan untuk set generator DC exciter, silakan hubungi dukungan teknis dari perusahaan.
Tabel dilampirkan: Gangguan umum dan metode perawatan
| Gejala kesalahan | Penyebab yang mungkin | Pengobatan | |
| 1 | Tekan"Mulai"tombol, regulator tidak menunjukkan, tegangan generator tidak merespon sama sekali. | Penggambaran eksitasi berada di arah yang berlawanan dengan remanence (terlihat pada peluncuran pertama unit baru). | Menggunakan multimeter untuk mengukur tegangan residual ujung mesin, dapat ditemukan bahwa ketika tombol "eksitasi" ditekan, tegangan residual ujung mesin menjadi lebih kecil.Pada saat ini, kabel dari dua terminal dari antarmuka eksitasi dimatikan. |
| Residual low. Generator AN fase tegangan kurang dari 3V. Biasanya terjadi ketika unit baru debugged untuk pertama kalinya atau unit dimatikan untuk waktu yang lama. | Menggunakan baterai 6V atau 12V untuk memagnetisasi generator. Saat memagnetisasi, baterai positif dihubungkan ke regulator L +, dan baterai negatif dihubungkan ke regulator L-.Koneksi negatif akan menyebabkan kerusakan pada modul thyristor regulatorKau bisa.lepaskan regulator L+.L-koneksi dan kemudian magnetisasi. | ||
| Dioda rotasi AC exciter rusak. | Pada saat ini dengan eksitasi baterai, tegangan ujung mesin tidak akan meningkat. pada saat ini, dioda yang rusak harus diperiksa dan diganti. | ||
| Regulator eksitasi loop rusak | Produsen kontak untuk perawatan | ||
| 2 | Tekan "Kegairahan"tombol, tegangan naik (tetapi tidak tekanan), melepaskan tegangan dan secara otomatis turun. | Kecepatan terlalu rendah | Buat frekuensi generator lebih besar dari 45HZ atau lebih |
|
Kegagalan regulator internal |
Produsen kontak untuk perawatan |
||
| 3 | Tekan"Kick-up"Tombol, tegangan generator di luar kendali, | Untuk debugging pertama, ada kemungkinan bahwa tegangan eksitasi nominal tanpa beban kurang dari 10V. |
Resistor seri atau Produsen kontak untuk perawatan
|
| Lingkaran pengukur regulator rusak. | Produsen kontak untuk perawatan | ||
| 4 | Tegangan dorongan eksitasi normal, dan arus eksitasi tidak terkendali setelah koneksi jaringan. | Untuk debugging pertama, polaritas arus umumnya terbalik. | Periksa apakah tegangan terhubung ke fase A, B, dan N. Apakah transformator arus berada di fase C. Jika benar, secara umum sesuaikan arus masuk dan keluar dari regulator bagian bawah. |
| Debugging pertama, koneksi bantu DL ke normal terbuka. | DL bantu dimodifikasi ke kontak biasanya tertutup | ||
| Faktor daya konstan berjalan tidak stabil | Perubahan ke tegangan konstan | ||
| lainnya | Produsen kontak untuk pembuangan |
| Frekuensi | 50HZ60HZ |
| Bahan-bahan | Besi tuang, baja tahan karat atau aluminium |
| Kondisi | Baru |
| Jenis | Pengatur eksitasi generator hidrogen |
| Pemasangan | Mudah saja. |
| Medium yang berlaku | Air |
| Pengemasan | Palet, karton, kotak kayu |
| Berat badan | 3kg |
| Jaminan | 1 Tahun |
| Ukuran | Standar |

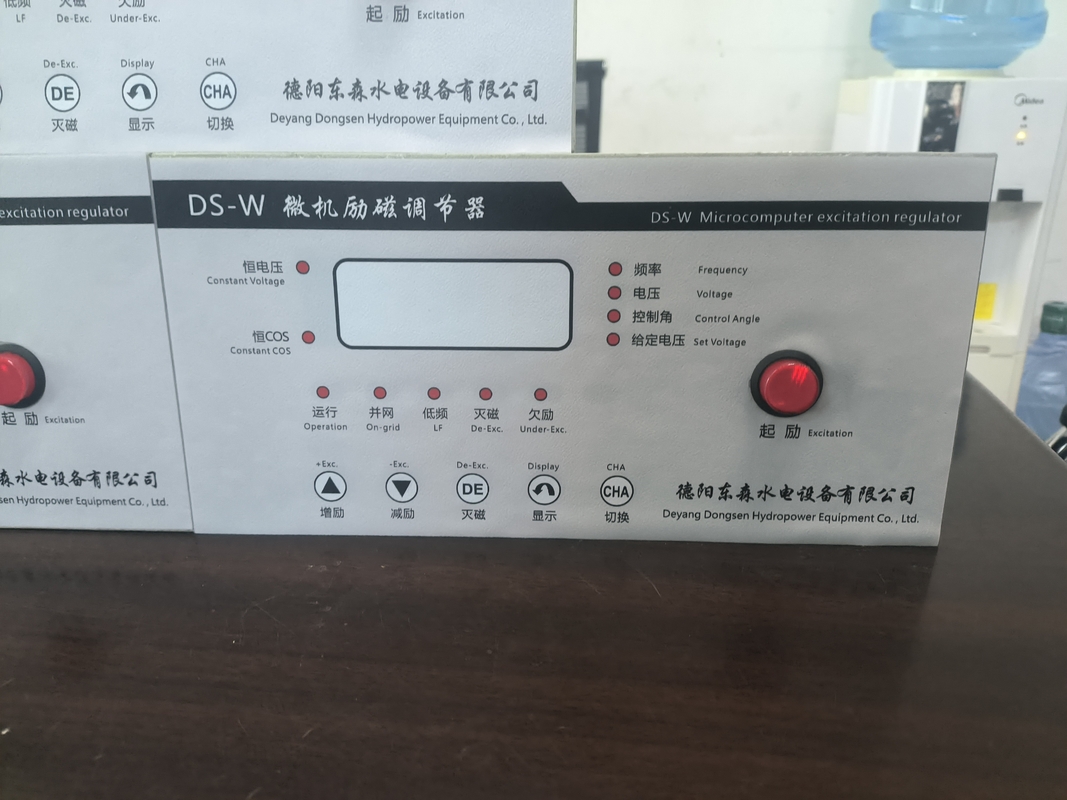

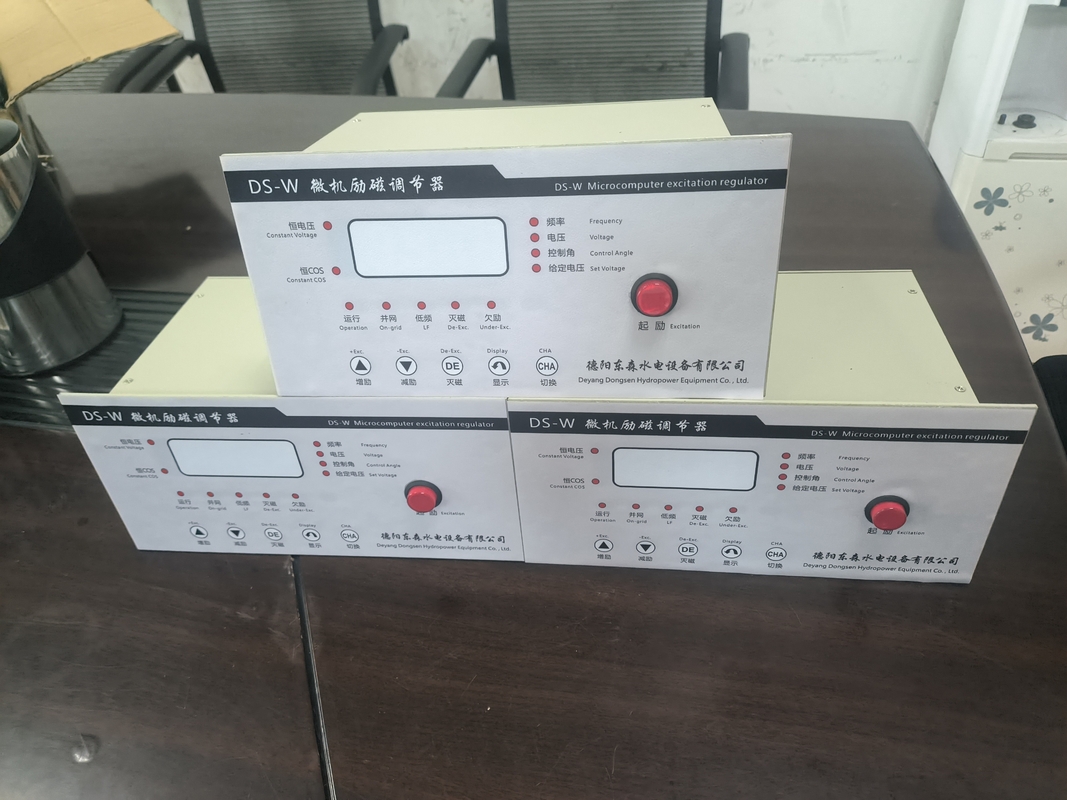

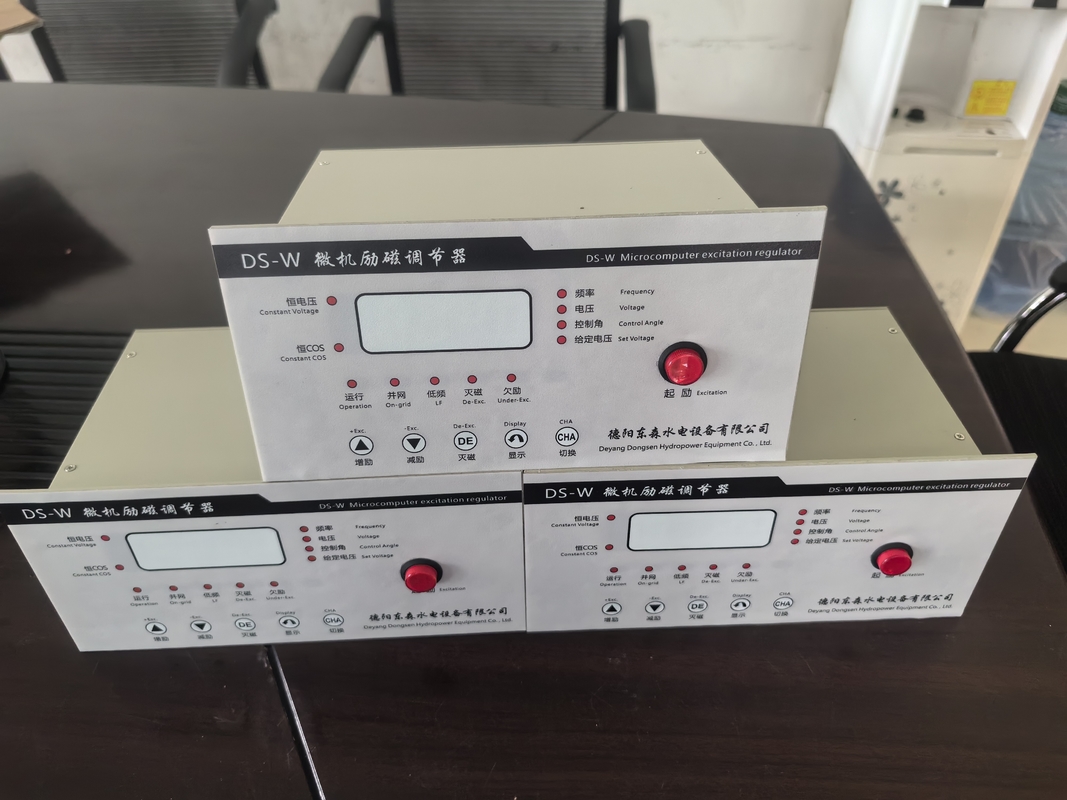

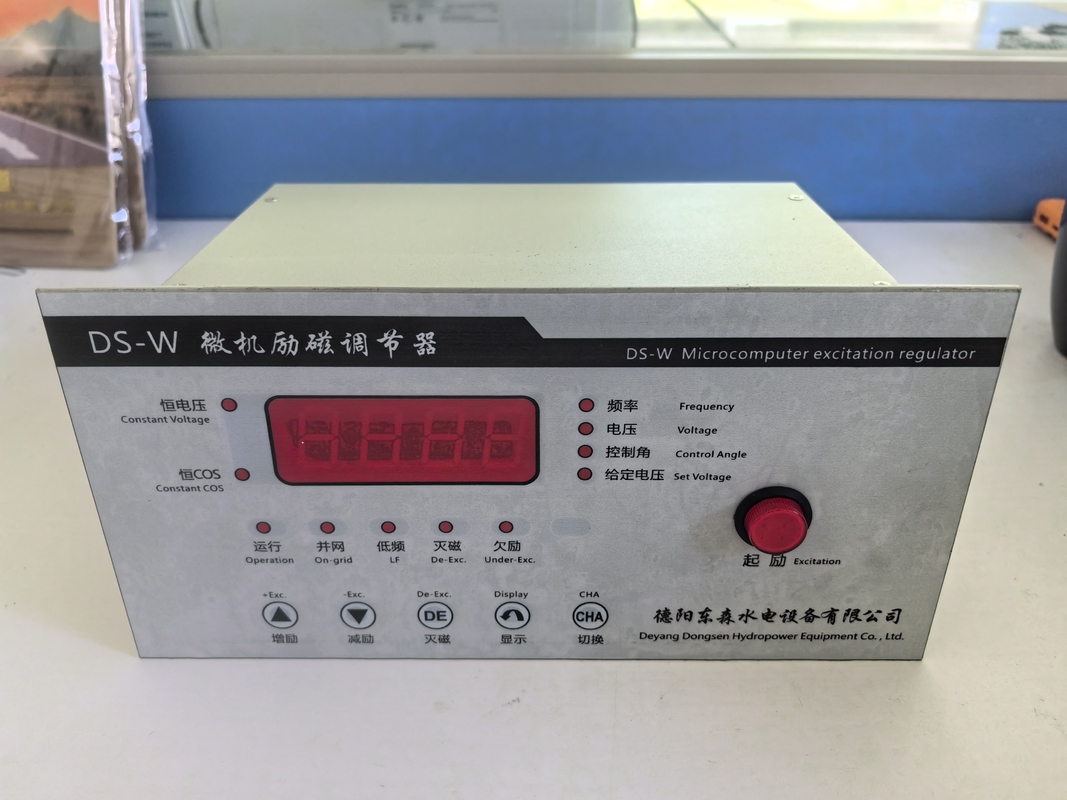

Regulator eksitasi generator hidrogen - DS-W dirancang untuk mengatur sistem eksitasi turbin hidroelektrik, memastikan bahwa tegangan output generator pada tingkat yang stabil.Produk ini cocok untuk semua jenis turbin hidroelektrik yang menggunakan air sebagai media untuk menghasilkan listrik..
Hydrogenerator excitation regulator - DS-W sangat ideal untuk pembangkit listrik yang membutuhkan tegangan output 400. Produk ini serbaguna dan dapat beroperasi pada frekuensi 50HZ atau 60HZ.Ini cocok untuk digunakan dalam sistem tegangan tinggi dan rendah.
Regulator eksitasi Hydrogenerator - DS-W dikirim dalam berbagai pilihan kemasan, termasuk palet, karton, dan kasus kayu.Produk ini sangat cocok untuk pembangkit listrik yang membutuhkan suku cadang yang dapat diandalkan untuk memastikan operasi terus menerus turbin hidroelektrik mereka.
Singkatnya, regulator eksitasi Hydrogenerator - DS-W adalah produk berkualitas tinggi yang dirancang untuk menyediakan tegangan keluaran yang stabil ke turbin hidroelektrik.Ini cocok untuk digunakan dalam berbagai kesempatan dan skenario, termasuk pembangkit listrik yang membutuhkan tegangan output 400. Produk ini dibuat di deyangcity, sichuan, cina, dan mematuhi ukuran standar industri.Hal ini serbaguna dan dapat beroperasi baik pada frekuensi 50HZ atau 60HZRegulator eksitasi Hydrogenerator - DS-W adalah suku cadang penting yang dikirim dalam berbagai pilihan kemasan, memastikan bahwa itu tiba di pembangkit listrik dalam kondisi yang sangat baik.
