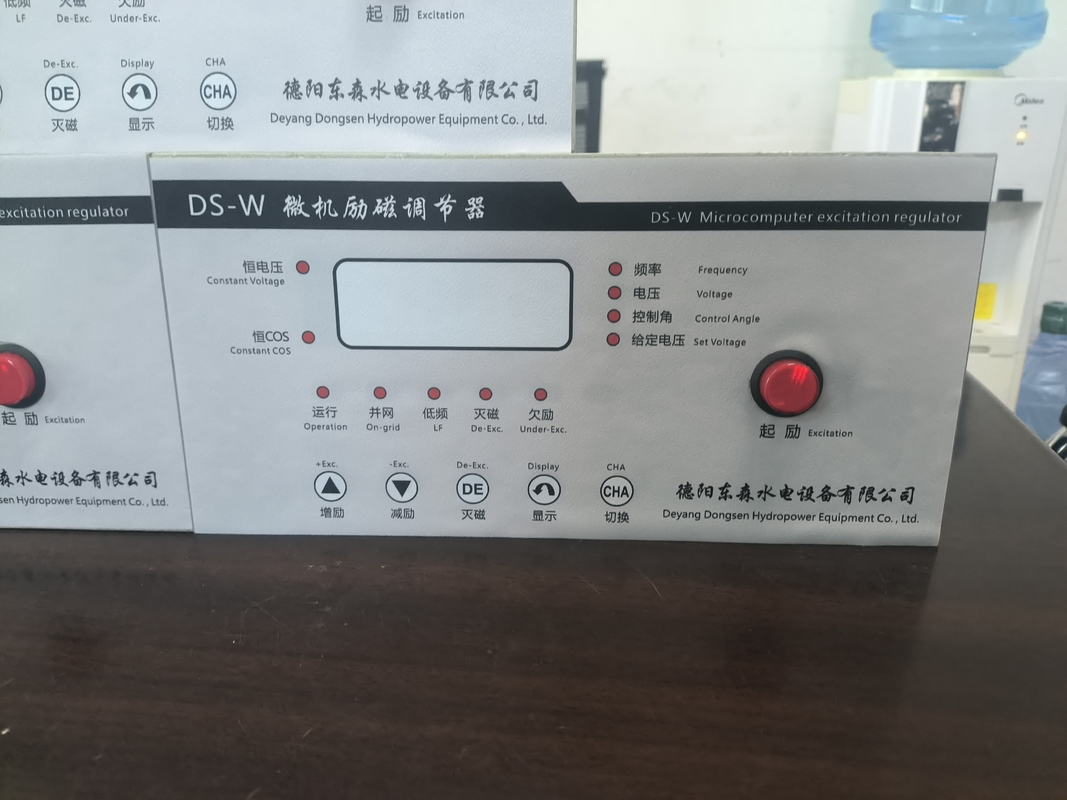

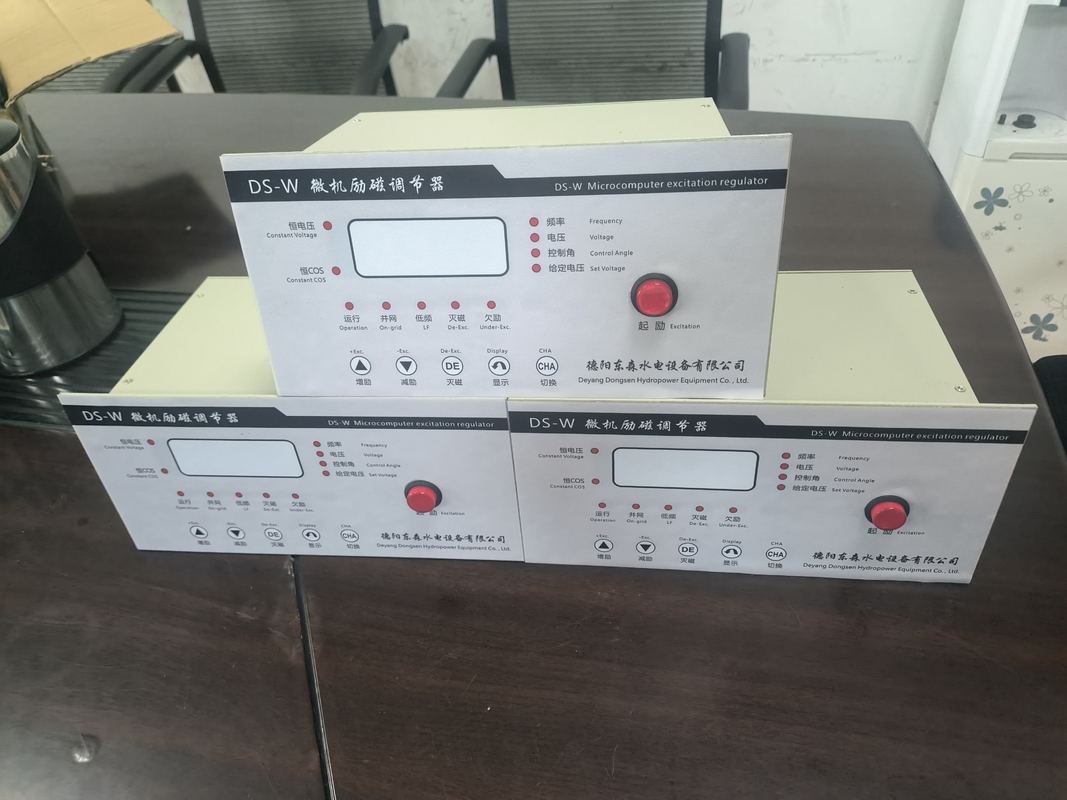

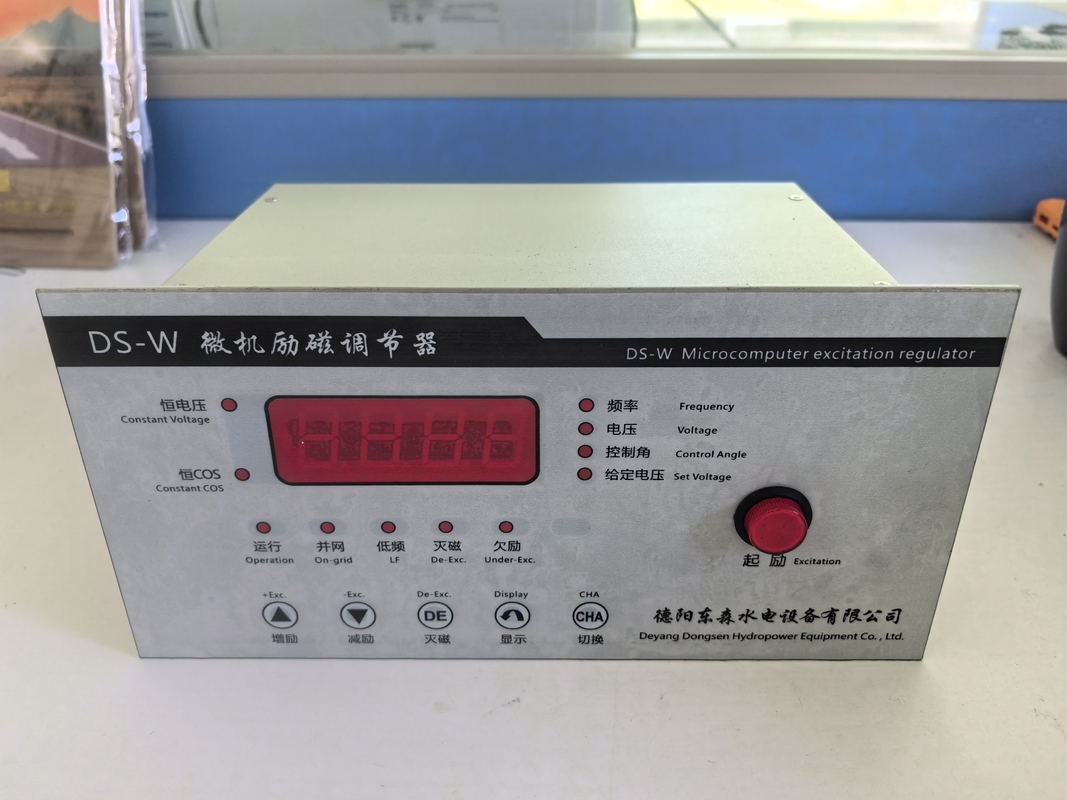

3kg Turbine Spare Parts Excitation Regulator dengan bahan stainless steel / aluminium

Deskripsi produk:

5.6. Deskripsi modus operasi

1Mode default untuk menyalakan regulator adalah "voltase konstan".

2. Ketika"penyesuaian mode switch setting"parameter diatur ke HCOS atau HCO2 (keduanya adalah mode faktor daya konstan: kecepatan penyesuaian HCOS cepat, tetapi stabilitas relatif lemah; kecepatan penyesuaian HCO2 relatif lambat,tapi stabilitasnya bagus. Pengaturan default pabrik adalah HCO2, versi baru program membatalkan mode HCO2, hanya mempertahankan mode HCOS, tetapi meningkatkan stabilitas),ketika arus generator lebih besar dari nilai yang ditetapkan(lihat parameter "konstan faktor daya beralih arus"), tekan tombol "Switch" untuk beralih ke mode pengaturan "faktor daya konstan". Faktor daya awal diberikan sebagai nilai faktor daya saat ini,dan kemudian nilai yang diberikan dari faktor daya saat ini dapat dimodifikasi sesuai dengan tombol "meningkatkan" atau "mengurangi".

3. Dalam mode penyesuaian "faktor daya konstan", sesuai dengan tombol "meningkatkan" atau "mengurangi" untuk memodifikasi nilai faktor daya yang diberikan 5 menit kemudian, akan secara otomatis menulis"faktor daya yang telah ditentukan"parameter dan save,berikutnya terkoneksi ke jaringan dan kondisi saat ini terpenuhi akan secara otomatis beralih ke mode penyesuaian "faktor daya konstan" dan berjalan sesuai dengan nilai faktor daya yang diberikan disimpan terakhir kali.

4. Dalam mode penyesuaian "faktor daya konstan", tekan tombol "Switch" untuk beralih ke mode penyesuaian "voltase konstan".operasi faktor daya konstan pemotongan otomatis yang terhubung ke jaringan akan dimatikan (nilai parameter"faktor daya yang telah ditentukan"akan menjadi OFF).

Catatan:Dalam operasi mode regulasi "faktor daya konstan", ketika arus generator kurang dari nilai yang ditetapkan(lihat parameter "konstan faktor daya beralih arus"),otomatis akan kembali ke mode regulasi "tekanan konstan" untuk memastikan operasi generator yang baik. Jika nilai arus berikut memenuhi kondisi,itu akan secara otomatis masuk ke mode pengaturan "faktor daya konstan".

Jika saklar otomatis mode penyesuaian "faktor daya konstan" telah dibuka setelah terhubung ke jaringan, maka lampu "voltase konstan" akan berkedip pada interval 0.5S sebelum memasuki mode pengaturan "faktor daya konstan" setelah terhubung ke jaringan, dan menjaga faktor daya sekitar 0,9 tanpa intervensi manual.

5. Ketika"Pengaturan switch mode penyesuaian"parameter diatur untuk HALF (konstan kontrol Angle), tekan tombol "Switch" ketika tidak terhubung ke jaringan akan beralih antara "konstan tegangan"/" konstan kontrol Angle "mode pengaturan.Setelah terhubung ke jaringan, itu akan secara otomatis beralih ke mode pengaturan "Konstan kontrol Angle" dan mengunci.

Mode operasi ini umumnya digunakan untuk debugging lapangan, pengeringan penggulung lapangan, dan tes sirkuit pendek unit.

5.7, generator kelebihan beban

Ketika arus lebih besar dari atau sama denganNilai pengaturan perlindungan overload (lihat parameter "Pengaturan Perlindungan Overload""), jika arus adalah mode regulasi "tekanan konstan", regulator secara otomatis beralih ke mode regulasi "faktor daya konstan", dan faktor daya dipertahankan pada 0.99Jika saat ini "faktor daya konstan" mode regulasi, dan diberikan kurang dari 0.99, maka akan secara otomatis meningkatkan faktor daya yang diberikan (pengurangan rangsangan).lampu "COS konstan" berkedip pada interval 0.5S).Fungsi ini tidak valid ketika "Sesuaikan Pengaturan Mode" parameter diatur ke "HALF".

6. Pengaturan parameter

Tekan dan tahan tombol "Tampilkan" terus-menerus selama 3 detik, maka tabung digital berkedip dan memasuki antarmuka pengaturan parameter(secara umum, dapat memenuhi persyaratan operasi tanpa mengubah parameter apa pun)

Tekan tombol "Increase" atau "Reduce" untuk mengubah nilai parameter, tekan tombol "Display" untuk menyimpan parameter saat ini dan masukkan pengaturan parameter berikutnya, ketika parameter terakhir tercapai,Tekan tombol "Tampilkan" untuk keluar dari pengaturan parameterSelama proses pengaturan parameter, jika tidak ada operasi yang dilakukan dalam waktu 8 detik, nilai modifikasi parameter saat ini tidak akan disimpan dan pengaturan akan keluar secara otomatis.

1.Alamat lokal: tampilan "AXX", dapat diatur antara 0 dan 99 (XX menunjukkan nilai saat ini, sama di bawah).

2.Tingkat Baud: Tampilkan "b48" atau "b96", menunjukkan bahwa laju baud adalah 4800 atau 9600.

3.Faktor penyesuaian:Menampilkan "TXX", yang dapat diatur antara 0 dan 20. Nilai default adalah 20. nol penyesuaian perbedaan ketika diatur ke 0.

4.PParameter:Tampilan "PXX", dapat diatur antara 1-60, nilai default pabrik 40.

5. AkuParameter:Tampilan "IXX", dapat diatur antara 1-2, pabrik default 1.

6.DParameter:Tampilan "DXX", dapat diatur antara 1-60, standar pabrik 24.

Catatan: Koefisien penyesuaian dan parameter PID digunakan untuk menyesuaikan kecepatan respon dan kinerja respon generator dalam operasi real time.Pengaturan di pabrik telah mampu memenuhi kebutuhan sebagian besar karakteristik unit, tolong jangan mengubahnya sesuka hati.

7Kalibrasi tegangan jaringan listrik:Pada saat ini, "E.XX" ditampilkan, menunjukkan nilai tegangan jaringan listrik yang diukur saat ini.

8.arus generatorKalibrasi:"I.XX" ditampilkan pada saat ini, menunjukkan nilai arus fase C yang diukur saat ini.

Metode kalibrasi:Listrik tegangan menunjukkan nilai persentase dari pengukuran arus (yaitu, nilai aktual/rating x 100).Anda dapat menggunakan tombol "Increase" atau "Reduce" untuk mengubahMisalnya, arus adalah 80A dan arus nominal adalah 200A, maka tampilan harus menampilkan I040 (algoritma: 80/200×100=40), dan kalibrasi tegangan grid adalah sama.Jika kesalahan tidak besar, tidak perlu dikalibrasi dan tidak mempengaruhi operasi"arus transformer rasio "parameter harus diatur sebelum generatorkalibrasi arus).

9. Parameter yang disediakan:tampilan "L.XX", sistem parameter yang disediakan, tidak dapat diubah.

10.Sesuaikan Pengaturan Mode:Pada saat ini, "HXXX" ditampilkan, yang dapat beralih antara HCOS, HCO2, dan HALF. Nilai default pabrik adalah "HCO2" (versi baru program telah membatalkan HCO2,dan nilai default adalah HCOS).

11. Preset untuk faktor daya yang diberikan:Pada saat ini, "YXXX" ditampilkan, yang dapat diatur antara 0,20-0.99Ketika nilainya sama dengan 0.99, kemudian tekan tombol "enhancement" untuk menampilkan sebagai "OFF" untuk menonaktifkan parameter ini.

12. Eksitasi yang diberikan tegangan pengaturan:pada saat ini, "UXXX" ditampilkan, yang dapat diatur antara 50-100, dan nilai tegangan awal setelah eksitasi ditetapkan (nilai yang ditetapkan kurang dari 80, pelacakan tegangan jaringan tidak sah).Standar pabrik adalah 90.

13Kompensasi pengukuran fase:"rXX" ditampilkan pada saat ini, yang dapat diatur antara -50 dan +50 untuk mengoreksi nilai pengukuran faktor daya (nilai pengukuran saat ini - nilai kompensasi).

14Kompensasi Sudut Sync:Pada saat ini, "n0XX" ditampilkan, yang dapat diatur antara 0 dan 60 derajat untuk memodifikasi sinkronisasi Angle lag, dan default pabrik adalah 0(parameter ini digunakan untuk pengujian produsen).

Konstan faktor daya beralih arus:pada saat ini, "OXX" ditampilkan, yang dapat diatur antara 6-50, menunjukkan berapa banyak arus yang dapat beralih secara manual atau otomatis ke mode pengaturan "faktor daya konstan".Standar pabrik adalah 10.

16. Mode jaringan terisolasi:Pada saat ini, "GXX" ditampilkan, dan default pabrik adalah 0, menunjukkan bahwa itu dimatikan.Pilih "1" ketika fungsi switching faktor daya konstan otomatis dinonaktifkan, tetapi dapat dihidupkan secara manual. Ketika memilih "2", baik otomatis konstan faktor daya beralih dan manual beralih dilarang, dan underexcitation tidak dinilai.mode jaringan tunggal dapat dipilih 2.

17. Rasio transformer arus: Pada saat ini, "b. XX" ditampilkan, dan default pabrik adalah 80. nilainya adalah (arus nominal generator / arus nominal sisi utama trafo arus) ×100.Jika arus nominal generator adalah 400A, pilih transformator arus 500A/5A, dan parameter ini diatur menjadi 400/500 x 100=80.

18Pengaturan perlindungan overload:"JXXX" ditampilkan pada saat ini, dan standar pabrik adalah 120.

19. Pengaturan mati magnet frekuensi tinggi:Pada saat ini, "FXXX" ditampilkan, yang dapat diatur antara 52HZ-100HZ. Ketika frekuensi generator lebih besar dari nilai yang ditetapkan, magnet secara otomatis dimatikan.Standar pabrik adalah 100HZ(ring pengatur frekuensi pengukuran adalah 16HZ-99HZ, set 100, sebenarnya tidak bekerja).

Fitur:

• Nama produk: suku cadang turbin
• Berat: 3kg
• Kemasan: Palet, Karton, Kasus Kayu
• Pemasangan: Mudah
• Kompatibilitas: Universal
• Tipe: Regulator eksitasi

Turbine Spare Parts ini dilengkapi dengan regulator eksitasi Hydrogenerator yang mudah dipasang yang kompatibel dengan berbagai sistem.bisa dikemas dan dikirim di pallet, karton, atau kotak kayu untuk kenyamanan Anda.

Parameter teknis:

Aplikasi:

Regulator eksitasi Hydrogenerator - DS-W dirancang untuk bekerja dengan turbin yang memiliki frekuensi 50HZ atau 60HZ.Hal ini membuatnya serbaguna dan cocok untuk digunakan dalam berbagai skenario pembangkit listrik.

Salah satu aplikasi utama produk ini adalah dalam pemeliharaan dan perbaikan turbin tenaga hidroelektrik.Regulator eksitasi Hydrogenerator - DS-W adalah komponen penting dari turbin ini dan digunakan untuk mengatur eksitasi generatorHal ini membantu memastikan bahwa turbin beroperasi secara efisien dan efektif, memaksimalkan produksi daya dan meminimalkan waktu henti.

Aplikasi utama lain dari regulator eksitasi hidrogenerator - DS-W adalah dalam pemasangan turbin baru.sangat penting untuk memiliki suku cadang dan komponen berkualitas tinggi untuk memastikan bahwa turbin beroperasi dengan benarRegulator eksitasi generator hidrogen - DS-W adalah komponen penting dari turbin dan akan membantu memastikan bahwa ia beroperasi secara efisien dan efektif dari saat dipasang.

Regulator eksitasi Hydrogenerator - DS-W cocok untuk digunakan dalam berbagai skenario dan aplikasi.Hal ini sangat berguna dalam skenario pembangkit listrik di mana operasi yang dapat diandalkan dan efisien sangat pentingProduk ini ringan, beratnya hanya 3 kg, sehingga mudah untuk diangkut dan dipasang.

Regulator eksitasi hidrogenerator - DS-W dirancang untuk bekerja dengan berbagai peralatan dan mesin.memastikan bahwa dapat dengan mudah diintegrasikan ke dalam sistem pembangkit listrik yang ada.

Singkatnya, regulator eksitasi Hydrogenerator - DS-W adalah suku cadang berkualitas tinggi, andal, dan serbaguna yang dirancang untuk digunakan dalam turbin tenaga hidroelektrik.Aplikasi-aplikasinya meliputi pemeliharaan dan perbaikan turbin yang sudah adaProduk ini ringan dan kompatibel dengan berbagai peralatan dan mesin, sehingga mudah diangkut dan dipasang.

Pengaturan:

Dukungan dan Layanan:

Suku cadang turbin kami dirancang dan diproduksi untuk memenuhi standar industri tertinggi dan memastikan kinerja dan umur panjang yang optimal.Kami menawarkan berbagai dukungan teknis dan layanan untuk membantu pelanggan kami mendapatkan hasil maksimal dari suku cadang turbin mereka:

• Panduan dan dukungan pemasangan
• Bantuan teknis jarak jauh
• Jasa perbaikan dan pemeliharaan di lokasi
• Program pelatihan dan pendidikan untuk operator dan personel pemeliharaan
• Kit suku cadang yang disesuaikan untuk memenuhi kebutuhan khusus

Tim teknisi dan insinyur berpengalaman kami berdedikasi untuk memberikan solusi yang tepat waktu dan efektif untuk masalah atau kekhawatiran pelanggan kami.Hubungi kami untuk informasi lebih lanjut tentang dukungan teknis dan layanan kami.
